Country: Germany
Manufacturer: Andy58
Model: Chubb Detainer Cutoff
Material: aluminium/steel nickel plated
Weight: 158g
Ich habe von einem anderen Sammler noch eine einzelne Schelle der Detainer bekommen,
die irgend jemand mal mit einer zusätzlichen Bohrung versehen hat, um die Bügel
extra mit einem Vorhängeschloß sichern zu können. Die andere, genau so behandelte
Schelle ging an einen weiteren Sammler, der genau so wie ich diese Schelle geöffnet
hat, um den Mechanismus zu dokumentieren.
Das Schloß enthält 2 übereinanderliegende Schloßfallen, die in den
Bügel einrasten. Darüber ist der Riegel, der die Schloßfallen beim Doublelock
blockieren kann und beim Öffnen die Schloßfallen anhebt (silberfarbig, unter den
Zuhaltungen). Über dem Riegel sind drei Zuhaltungen, es handelt sich um ein
Chubbschloß. Zum Aufschließen muß der Schlüssel alle drei Zuhaltungen
gleichzeitig in die richtige Höhe anheben, erst dann läßt sich der Riegel
seitlich nach links bewegen. Zum Schließen (Riegel nach rechts bewegen) müssen
die Zuhaltungen nicht angehoben werden, da die Schrägen in den Gassen der Zuhaltungen
diese von selbst anheben. Unten hat der Riegel einen Stift, der auf der Rückseite
der Schelle herausschaut (siehe vorheriges Bild), so daß der Douiblelock ohne
Schlüssel mit dem Finger gesetzt werden kann.

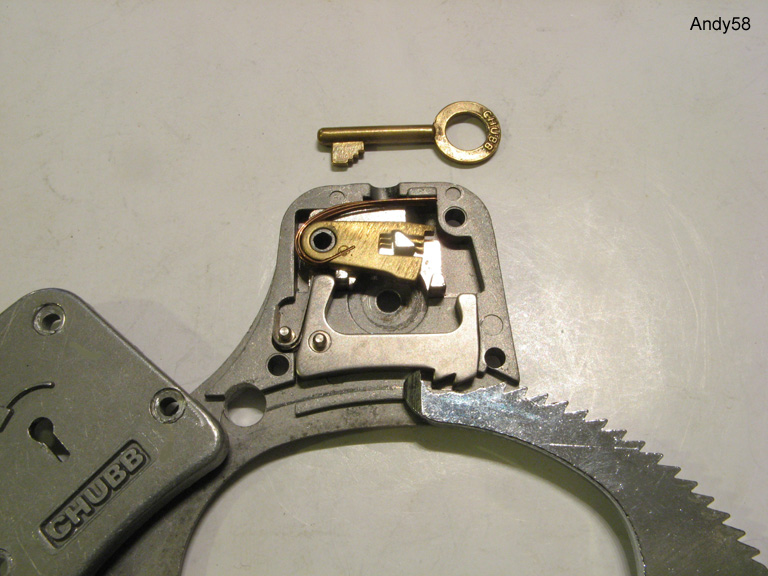

Auf diesem Bild sind alle Federn eingesetzt und gespannt, so wie sie es auch im
geschlossenen Gehäuse sind.

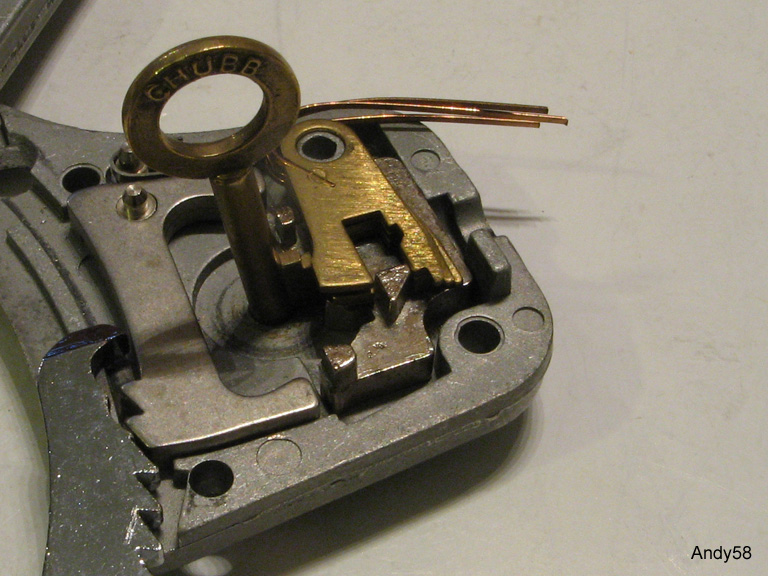

Hier sieht man, wie der Schlüssel beim Öffnen die Zuhaltungen anhebt.

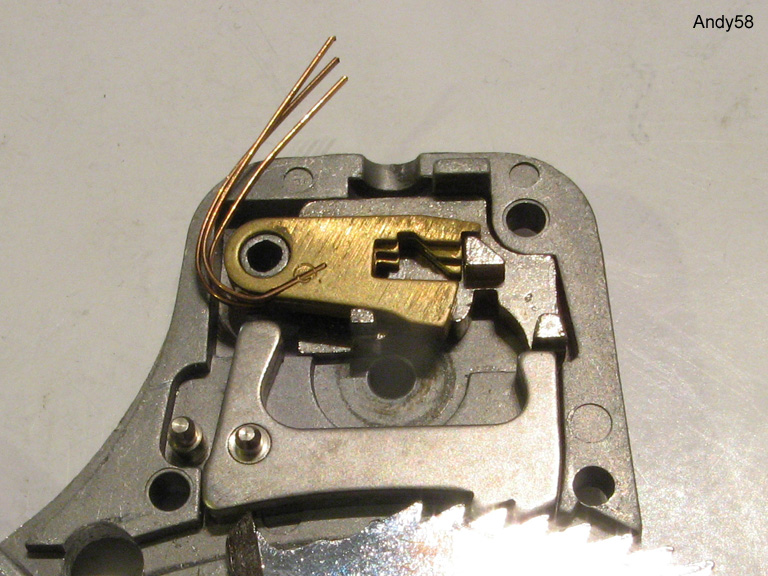

Doublelock gesetzt, der Riegel ist ganz rechts und die Zuhaltungen zugeschnappt.

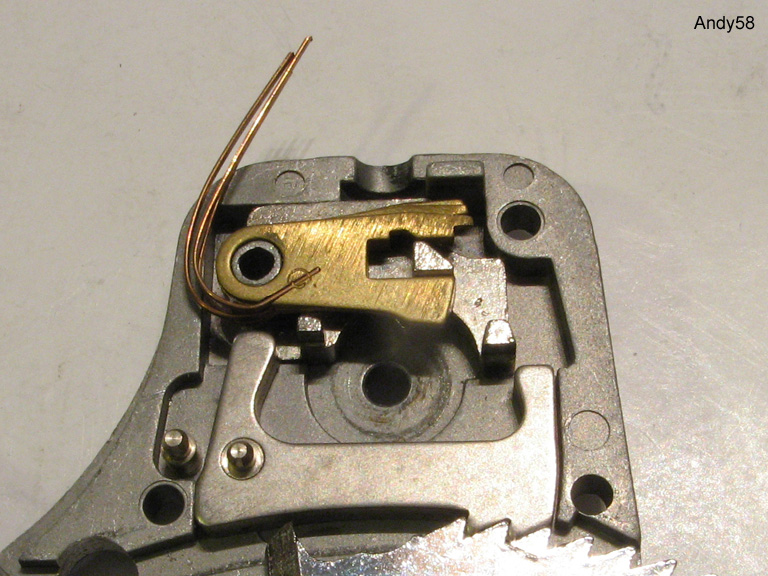

Der Doublelock wird gerade geöffnet (ohne Schlüssel gezeigt), die Zuhaltungen sind
angehoben und der Riegel halb nach links in Richtung Singlelockposition bewegt.

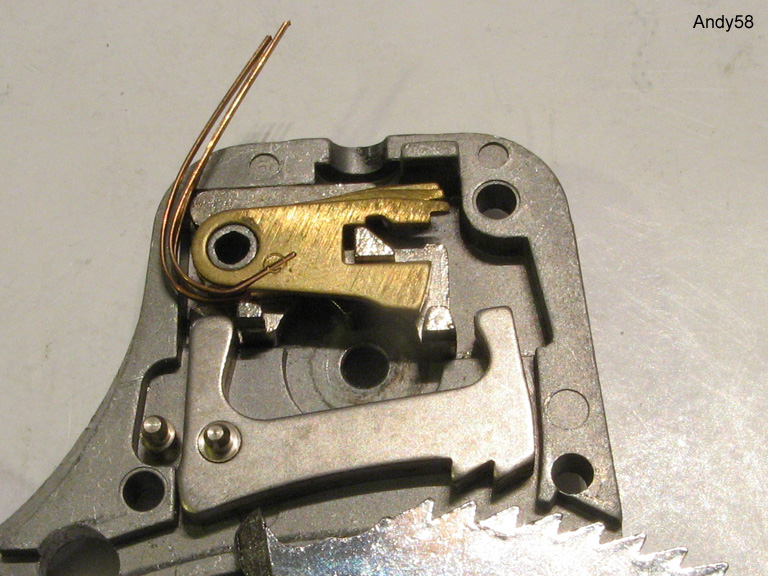

So wird die Schelle ganz geöffnet: der Schlüssel wird nach einer vollen Umdrehung
zum Öffnen des Doublelocks weiter gedreht, hebt wieder die Zuhaltungen an und
bewegt den Riegel noch etwas weiter nach links. Dabei stößt er an die Hebel
der Schloßfallen und hebt diese an.

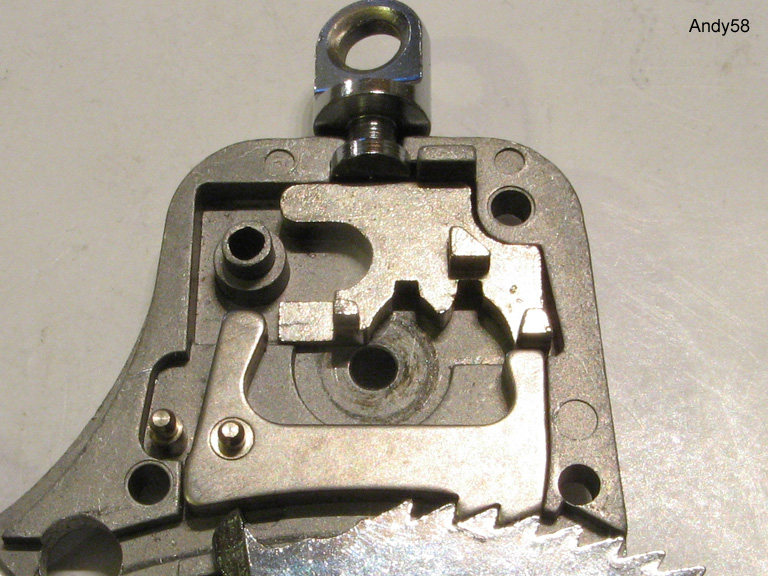

Hier der Riegel ohne die Zuhaltungen, wenn der Doublelock gesetzt ist.

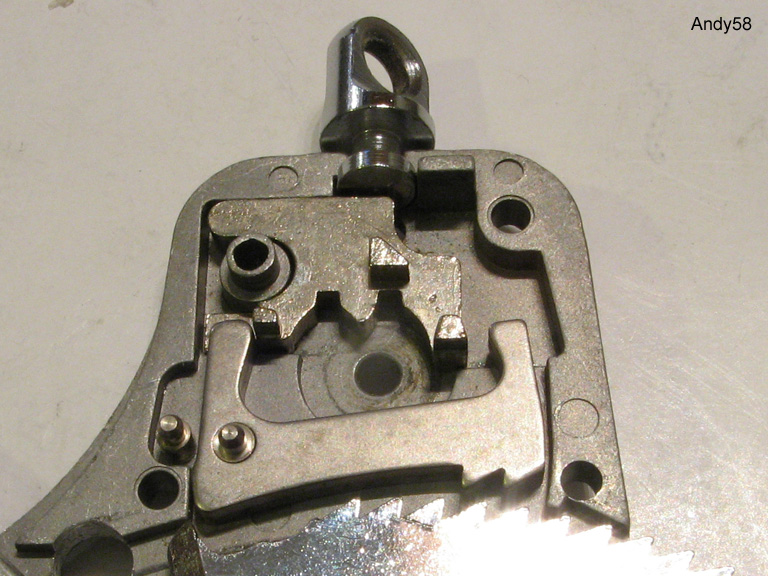

So öffnet der Riegel die Schloßfallen.

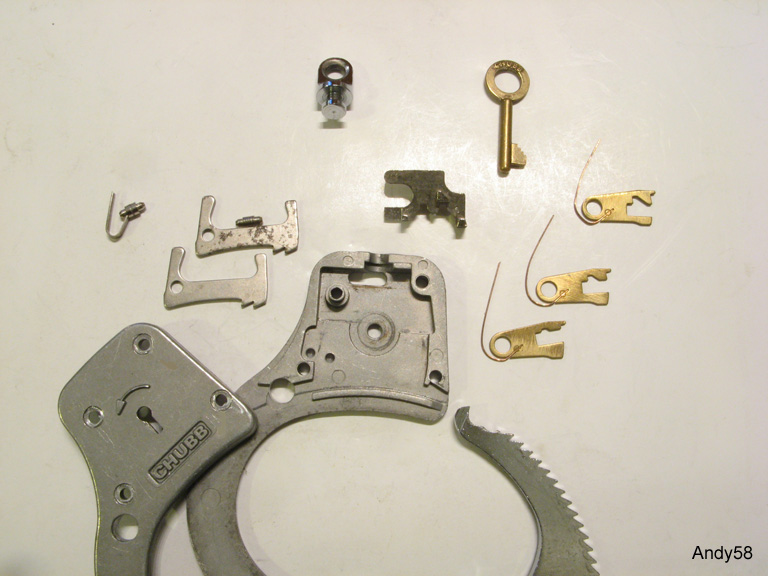

Das sind alle Teile einer Schelle, wenn das Schloß komplett zerlegt ist.
Schließlich habe ich aus der Schelle ein Cutoff-Modell gemacht, in der Front
des Schloßgehäuses ist jetzt ein Ausschnitt, der den Blick ins Innere
gestattet, trotzdem ist das Schloß voll funktionsfähig.

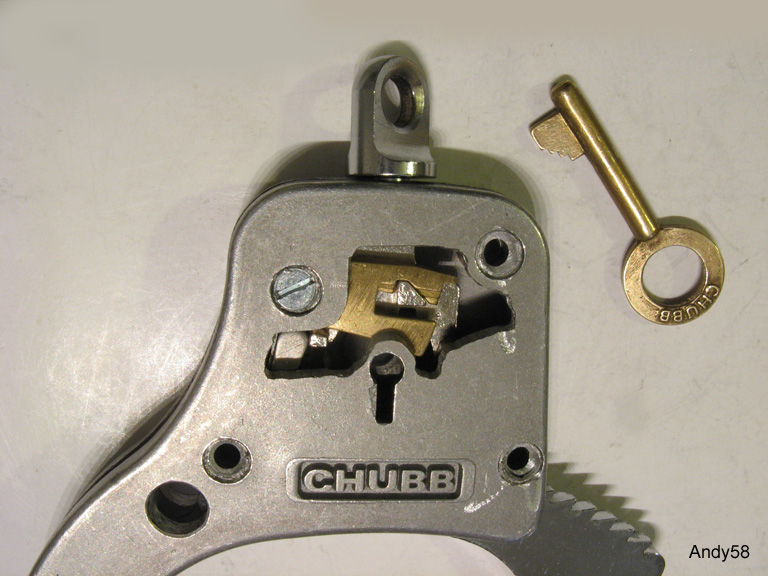

Hier ist der Doublelock noch nicht gesetzt, der Riegel steht weiter links in
der ersten Einrastposition der Zuhaltungen.

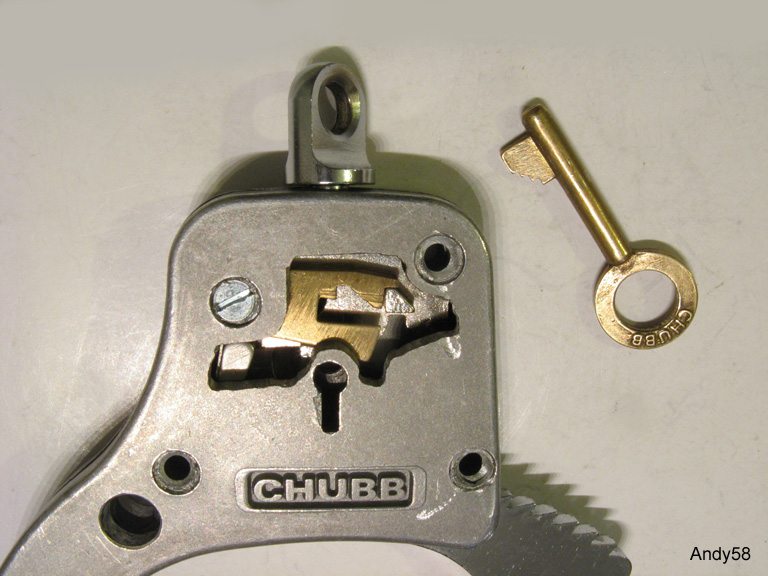

Hier ist der Doublelock gesetzt, der Riegel steht rechts in der zweiten Einrastposition
der Zuhaltungen.
